AE101・5バルブO/Hエンジン載せ替え、フリーダム制御仕様です。 |
 |

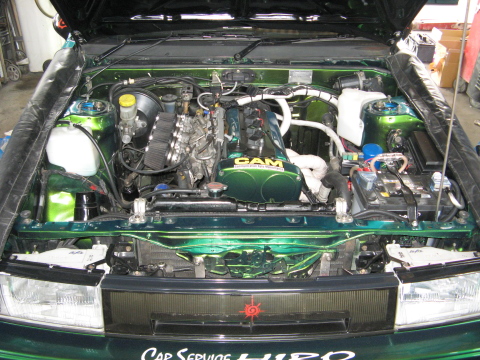

エアークリーナを外して水周りを確認。 おそらくSPTEC製だと思います。 |
 |

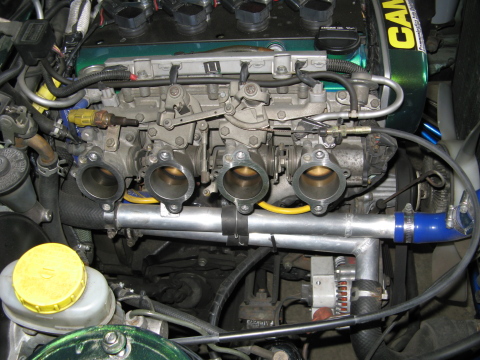

スロットル取りつけ面にマスキングテープを貼り、鉛筆でケガキます。 エンジンマウントが20ミリダウンタイプをが装着されていたので取りつけ位置を出来るだけ上にセットしました。 |
 |

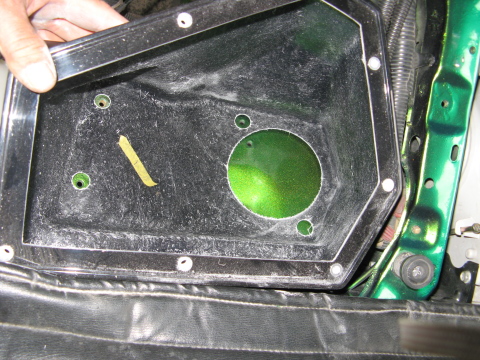

同時にエアークリーナBOXを取りつけ。 |
  |

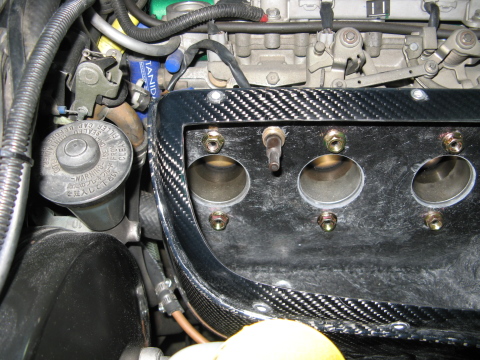

吸気温センサーを取りつけ。 インダクションBOXは厚みがあるので直接タップでネジを切っています。 インダクションBOX取りつけ位置はヒーターホースに干渉しないぎりぎりまで寄せています。 後ろに寄せる事で4番目シリンダーに空気が入りすぎるのを防ぎます。 |
  |
ISCパイプの向きを変えてインダクションBOXに取り付けます。 |
 |
インダクションとエアークリーナまでの配管を製作。 |
  |
エアークリーナBOX吸入口ダクトを取り付けます。 近日オプション部品としてラインナップする予定です。 |
 |

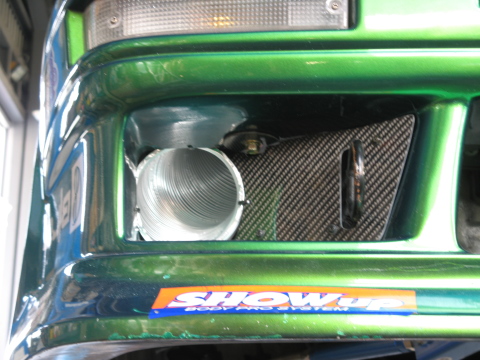

バンパーに吸入ダクト道風板をカーボンで製作。 |
  |

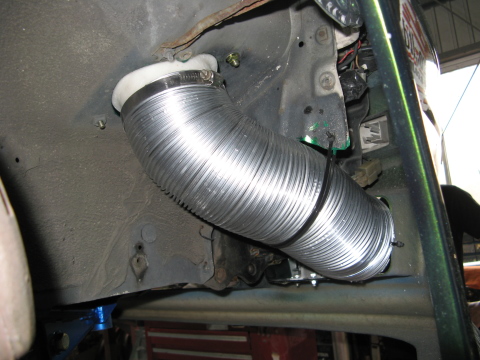

ライトバッフル一部をカットしてダクトホースを取りつけ。 |
 |

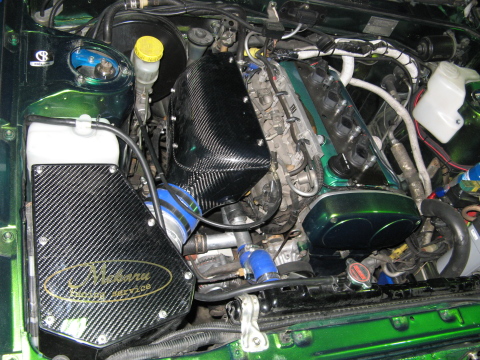

装着完了。 |
